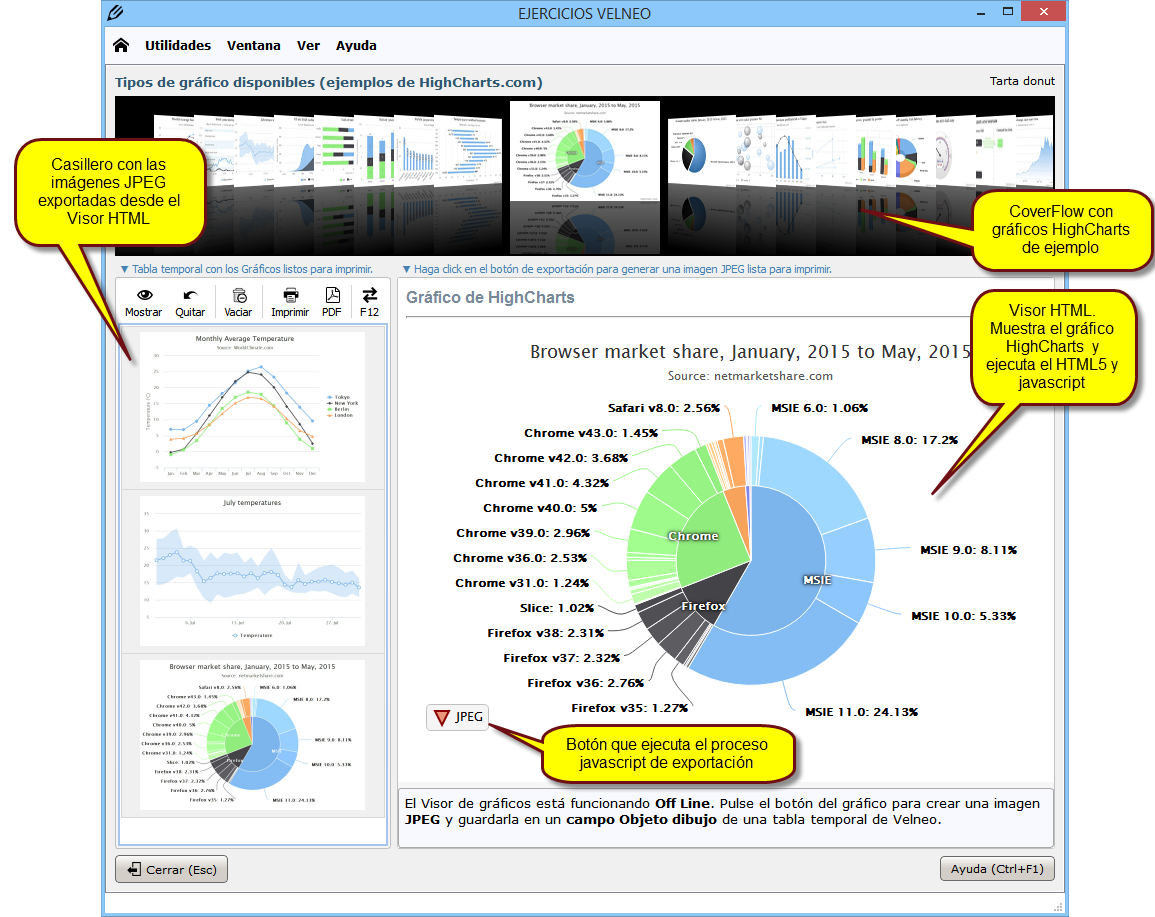

Para la construcción del ejercicio necesitamos exclusivamente un control Visor HTML con el código javascript necesario para mostrar el gráfico HighCharts y ejecutar el proceso de exportación de la imagen JPEG a Velneo.



El proceso es el siguiente:

1.El evento "Cambio de seleccionado" del control Coverflow entrega el código javascript necesario para generar el gráfico HigCharts.

2.El Visor HTML recibe el código javascript y muestra el gráfico HighCharts con todos los elementos dinámicos.

3.Pulsando el botón JPEG del Visor HTML se ejecuta la función javascript, que convierte el código SVG del gráfico a un string base64 con formato JPEG, que tendrá las dimensiones especificadas.

4.Mediante un evento click() de javascript enviamos el string base64 a Velneo donde es capturado por la variable local EVENT_PARAMS[1].

5.Mediante la clase VByteArray del API de Velneo convertimos el string base64 a la imagen binaria JPEG y la guardamos en un campo Objeto dibujo de una tabla temporal.

6.Desde la tabla temporal ya podemos gestionar las imágenes para imprimirlas en Informes, mostrarlas en formularios de Velneo o guardarlas en disco.
